Qual è il parametro tecnico di un SPD DC?

Ehilà! Come fornitore di SPDS DC (dispositivi di protezione a sovratensione corrente), spesso mi viene chiesto dei parametri tecnici di questi eleganti gadget. Quindi, ho pensato di dedicare qualche minuto a scomporlo per te.

Cominciamo con le basi. Un SPD DC è progettato per proteggere le apparecchiature elettriche ed elettroniche dagli effetti dannosi degli scioperi dei fulmini e di altre tensioni transitorie nei circuiti DC. È come una guardia del corpo per i tuoi dispositivi sensibili, in piedi tra loro e potenziali minacce elettriche.

1. Tensione operativa continua massima (UC)

Uno dei parametri tecnici più importanti è la massima tensione operativa continua o UC in breve. Questa è la tensione CC più alta che l'SPD può gestire continuamente senza essere danneggiato. Puoi pensarlo come la "zona di comfort" per l'SPD. Se la tensione nel circuito supera la UC per lungo tempo, l'SPD può iniziare a degradare o addirittura fallire. Ad esempio, in un sistema fotovoltaico solare, l'UC dell'SPD DC deve essere accuratamente selezionato in base alla tensione nominale del sistema. Se hai un sistema fotovoltaico da 48 V, vorrai un SPD con un UC in grado di gestire comodamente questa tensione, diciamo 55 V o 60V.

2. corrente di scarico nominale (in)

La corrente di scarica nominale, in, è un altro parametro chiave. Rappresenta la corrente che l'SPD può gestire ripetutamente durante un evento di aumento. Quando un aumento colpisce il circuito, l'SPD devia la corrente in eccesso a terra. In è misurato in chilo - ampere (ka). Un valore più elevato significa che l'SPD può gestire in aumento più grandi in modo più efficace. Ad esempio, in un sistema di alimentazione DC in scala ridotta, un in di 5KA potrebbe essere sufficiente. Ma per applicazioni DC industriali più grandi, potrebbe essere necessario un SPD con un in di 10Ka o anche più alto.

3. Corrente di scarico massima (IMAX)

Questa è la corrente massima assoluta che l'SPD può gestire in un singolo evento di aumento. È come il "limite di emergenza" dell'SPD. IMAX è generalmente più alto che in e viene misurato anche in KA. Quando si verifica un'impennata davvero grande, come un fulmine diretto nelle vicinanze, l'SPD deve essere in grado di gestire questa enorme corrente senza fallire. Tuttavia, tieni presente che un'ondata di grandezza IMAX è un evento raro e l'SPD potrebbe non essere in grado di resistere a più tali inglesi.

4. Livello di protezione della tensione (UP)

Il livello di protezione della tensione, in alto, indica la massima tensione che apparirà attraverso i terminali dell'SPD durante un evento di aumento. È fondamentale perché vuoi assicurarti che la tensione che raggiunge l'apparecchiatura protetta sia abbastanza bassa da non causare danni. Un valore inferiore significa una migliore protezione per i tuoi dispositivi. Ad esempio, se l'attrezzatura può tollerare solo una tensione transitoria massima di 1000 V, avrai bisogno di un SPD con un up ben al di sotto di questo valore, diciamo 600 V o 700V.

5. Tempo di risposta

Il tempo di risposta di un SPD è la velocità con cui inizia a deviare la corrente di aumento quando si verifica un'ondata. È misurato in nanosecondi (NS). Un SPD in rapida risposta può proteggere le tue attrezzature in modo più efficace perché può iniziare a recitare prima che la tensione di aumento abbia la possibilità di aumentare troppo. Nella maggior parte dei moderni SPD DC, il tempo di risposta è estremamente breve, spesso meno di 25N.

6. Capacità di assorbimento energetico

Questo parametro mostra quanta energia può assorbire l'SPD durante un'ondata. È misurato in Joules (J). Una maggiore capacità di assorbimento energetico significa che l'SPD può gestire aumenti più potenti. Nelle applicazioni in cui esiste un'alta probabilità di grandi once di energia, come nei sistemi di alimentazione DC esterni esposti al fulmine, avrai bisogno di un SPD con un'alta capacità di assorbimento di energia.

Ora, parliamo dei diversi tipi di SPD DC e di dove entrano in gioco questi parametri tecnici.

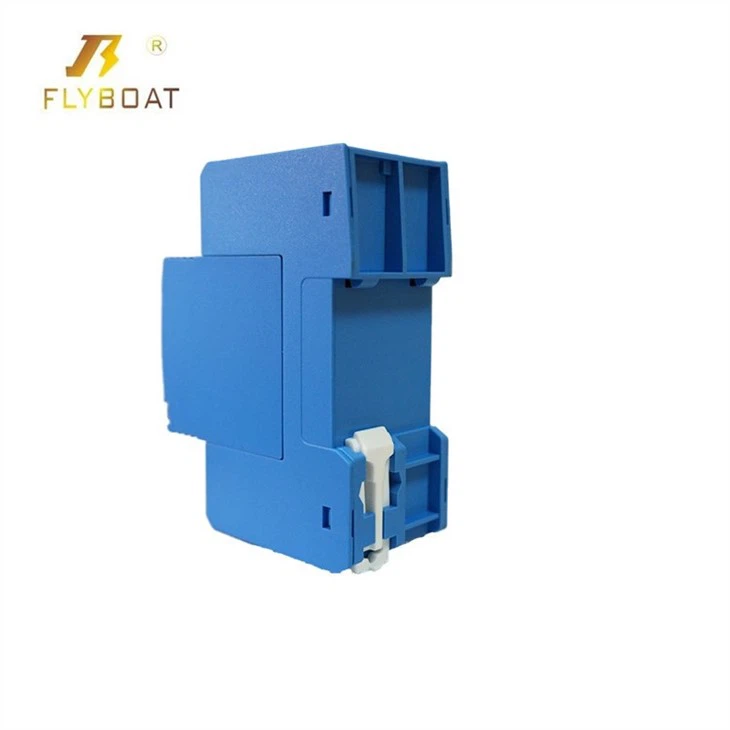

Power Line SPD

Gli SPD della linea di alimentazione vengono utilizzati per proteggere le principali linee elettriche nei circuiti DC. Devono avere valori elevati e IMAX perché sono la prima linea di difesa contro le spese. Questi SPD sono progettati per gestire ingenti su larga scala e distoglierli in sicurezza a terra. Puoi saperne di più sugli SPD della linea elettrica sul nostro sito WebPower Line SPD.

DC Mov per il sistema fotovoltaico

Nei sistemi fotovoltaici (PV), i varisti di ossido di metallo CC (MOVS) sono comunemente usati come SPD. I parametri tecnici di questi mov DC sono accuratamente selezionati per abbinare le caratteristiche del sistema fotovoltaico. Ad esempio, l'UC deve essere compatibile con la tensione del sistema fotovoltaico e la capacità di assorbimento energetico dovrebbe essere sufficiente per gestire le sovratensioni che potrebbero verificarsi in un ambiente di energia solare. Dai un'occhiata al nostroDC Mov per il sistema fotovoltaicopagina per maggiori dettagli.

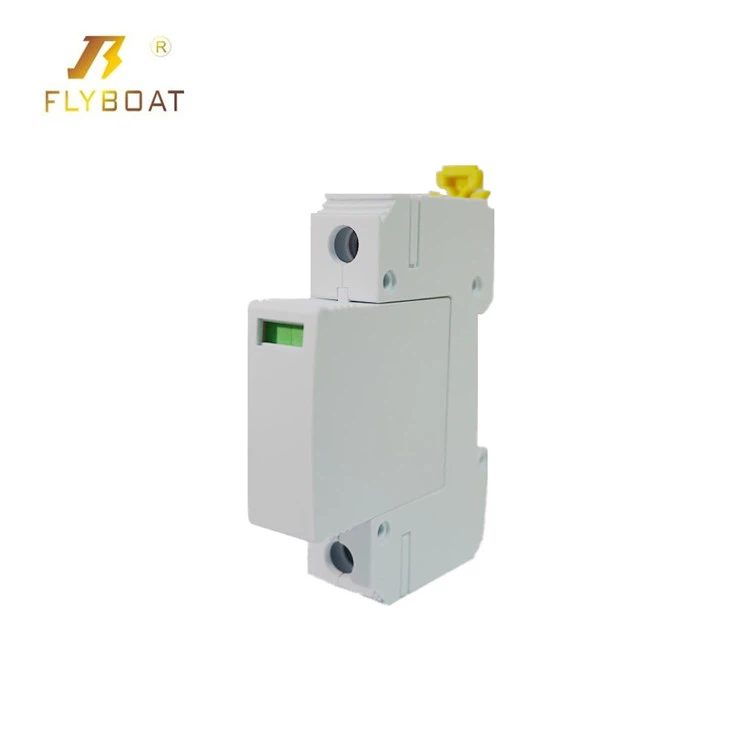

Surge Protectors for Signal Systems

Quando si tratta di proteggere i sistemi di segnale nei circuiti DC, i requisiti per i parametri tecnici sono leggermente diversi. Questi SPD devono avere un valore molto basso perché i sistemi di segnale sono spesso più sensibili alle fluttuazioni di tensione. Hanno anche bisogno di un tempo di risposta rapido per proteggere i delicati componenti elettronici nel percorso del segnale. Puoi trovare maggiori informazioni sui protettori di sovratensioni per i sistemi di segnale sul nostroSurge Protectors Sistemi di segnalepagina.

In conclusione, la comprensione dei parametri tecnici di un SPD DC è cruciale per la selezione del prodotto giusto per l'applicazione specifica. Sia che tu stia proteggendo un piccolo alimentatore DC o un sistema DC industriale su larga scala, la scelta di un SPD con i parametri tecnici appropriati può farti salvare un sacco di mal di testa e potenziali danni alla tua attrezzatura.

Se sei sul mercato per DC SPD e hai domande su quale prodotto è giusto per te o se vuoi discutere i tuoi requisiti specifici, non esitare a raggiungere. Siamo qui per aiutarti a fare la scelta migliore per le tue esigenze di protezione da DC. Facciamo una chiacchierata e troviamo il DC SPD perfetto per il tuo progetto!
